X-59是一架獨一無二的實驗飛機，它是一款設計飛行速度在1.6-1.8 馬赫的超音速飛機，關鍵它在突破聲障時非?！鞍察o”，其傳到地面的聲爆音量大致相當于6米外關車門的動靜。X-59將于今年首飛，一旦經過相關測試，美國國家航空航天局計劃在2026年讓它飛越選定的城市，以獲取更多實驗數據。這些數據或許將打破商業超音速飛行的限制——在過去的50多年里，由于聲爆對航線周邊地面社區的巨大干擾，美國禁止民用飛機在其陸地上空飛行速度超過1馬赫。

撰文 | 崔凱（中國空氣動力學會(huì ) 科學傳播和普及工作委員會(huì )主任）

2024年1月12日，美國國家航空航天局（NASA）正式推出了X-59低聲爆研究飛機。這架飛機是在NASA“安靜超音速技術（QueSST, Quiet Supersonic Technology）”項目的支持下，由洛克希德·馬丁公司研發和制造。

圖1 X-59飛機實物展示。丨來源：NASA

對于這架飛機，NASA發布的新聞稿稱：“X-59是一種獨一無二的實驗飛機，它不但可以展示其具備超音速飛行的能力，還將表明其僅會(huì )產生輕柔的聲音，而不是響亮的聲爆”。該項目的負責人凱瑟琳·巴姆（Catherine Bahm）則表示：“這架飛機的推出是Quesst任務中實現消除聲爆總體目標的一個巨大里程碑?！盢ASA總部負責航空研究的副局長鮑勃·皮爾斯（Bob Pearce）更是宣稱：“對于從這項獨一無二的任務中所獲得的數據和技術，NASA將與監管機構和行業共同分享。我們也將展示其具備在陸地上方進行‘安靜’超音速飛行的能力，并尋求為美國公司打開新的商業市場，使世界各地的旅行者受益?！?/span>

面對如此鋪天蓋地的宣傳，我們不禁會(huì )提出一系列問題：為什么X-59飛機會(huì )受到如此關注？這架飛機能夠實現什么樣的功能？它的名字為什么以X開頭？這是否意味著闊別商業航空二十余年的超音速飛機即將再次“返航”？本文將對上述幾個問題一一解答。

1

為什么X-59飛機會(huì )受到如此關注？

X-59飛機重新喚起了人們對超音速商業飛行的記憶和向往。

自1903年萊特兄弟發明第一架飛機以來，過去的一百多年中，對于飛行速度的追求幾乎成為了永恒的主題。度量飛機速度一般使用馬赫，也就是聲速的倍數。目前商業航運飛機的速度都低于聲速（一般在0.8至0.9馬赫之間），如果一架飛機的飛行速度比聲速還要快，我們就稱其為超音速飛機。

之所以采用聲速作為飛行速度的度量單位，是由于在飛行過程中，飛機會(huì )不斷對周?chē)臍饬鳟a(chǎn)生擾動，這些擾動又會(huì )以聲速在空氣中向更遠的地方傳播，故而飛行速度與聲速之間就形成一種緊密的聯系。因此，用聲速來度量飛機的速度就成為一種合理且最佳的選擇。當飛機的飛行速度接近或者超過聲速后，其周?chē)目諝饬鲃?dòng)會(huì )產生突變，并產生一種名為激波的物理現象。

圖2 飛機周?chē)囊粭l條“斜線”就是激波。丨來源：NASA

激波的出現會(huì )導致飛機的阻力劇增，阻礙其飛得更快，因此很多人曾一度以為飛機的速度永遠不會(huì )超過聲速，甚至給這種現象起了一個名字叫做“聲障”。

不過，這一錯誤認識很快就被打破。1947年10月14日，美國空軍試飛員查克·耶格駕駛X-1火箭飛機飛出了1.06馬赫的速度，實現了有人駕駛飛機的首次突破聲障。

在這之后，伴隨著噴氣式發動機的發展，超音速飛行基本上成為了戰斗機的標配性能。

相比之下，民航飛機的速度提升則緩慢得多。迄今為止，歷史上僅出現過兩種超音速民航飛機，一種是英法聯合研制的協和式飛機，另一種是前蘇聯研制的圖-144飛機。后者據傳在研制中曾“秘密參考”了很多協和式飛機的技術，所以也被戲稱為“協和斯基”。圖-144在某種意義上屬于政治產物，存在問題很多，因此飛行了幾十次以后就草草收場。協和式飛機的壽命則要長很多，從1976年開始投入商業服務，至2003年結束最后一次飛行，運營時間長達27年。

圖3 協和式飛機（左）和圖-144飛機（右）丨來源：資料

協和式飛機的飛行速度可以超過2馬赫，比地球自轉速度還要快，從紐約到巴黎僅需要三個多小時。由于時差的存在，因此在某些航班中，其落地時的當地時間比出發時的當地時間還要早，給乘客的感覺是“還沒出發就已經到達了”。正是這種獨特的高速飛行體驗，使得協和式飛機頗受當時高端人士的追捧。

然而，盡管體驗很獨特，但協和式飛機在實際運營中卻存在一個致命的問題，就是虧損。當時英國和法國的航空公司每年在協和式飛機的運營上，虧損可達到4000-5000萬美元，如此巨大的負擔迫使協和式飛機最終黯然退出歷史舞臺。導致虧損的原因中，最重要一個就是聲爆問題沒有解決。而這也是制約超音速商業飛行發展的主要瓶頸。

X-59的出現將有可能改變這一局面，推動超音速民機以更快的步伐重回歷史舞臺。

2

X-59能實現什么樣的功能？

X-59是采用低聲爆設計的超音速試驗飛機。

聲爆（也稱音爆）是超音速飛行中的特有現象。從前面的圖2可以看到，超音速飛行的時候，飛機的許多部位與空氣作用都會(huì )產生激波，這些激波在空氣中不但向外傳播，而且會(huì )不斷地相互作用和合并，最終匯聚為兩道更強的激波，分別稱為頭激波和尾激波。由于強激波兩側的壓力差別非常大，當這兩道強激波傳到地面的時候，就會(huì )對地面的各種設施和生物帶來影響。如果傳到人的耳朵里，則體現為兩聲巨大的爆炸聲。

最早關注這一現象的是一個名叫杰拉爾德·B·懷特森（Gerald B. Whitham）的英國研究生，他不僅分析并解釋了這一現象，甚至通過理論分析提出了計算預示方法。1956年，美國空軍在愛德華茲空軍基地進行了聲爆飛行試驗，這也是已知最早的聲爆飛行試驗。雖然當時所用的測量設備比較簡單，但試驗結果和理論分析基本吻合，之后的飛行試驗和地面試驗也都進一步驗證了其理論。

20世紀50年代，隨著超音速戰斗機的庫存量和飛行測試需求不斷增加，大量的飛機在美國各基地周?chē)M(jìn)行試飛，聲爆開始引起公眾的關注和反感。據資料記載，在1956年至1968年間，美國空軍共收到了約38831項關于聲爆的索賠，其中全部或部分批準的為14006項。索賠理由主要為聲爆導致玻璃破碎、泥灰墻損壞，以及物體墜落等。這些索賠案例中也包含一些奇怪的理由，比如居民投訴聲爆導致其寵物死亡或牲畜發瘋等。

聲爆問題迫使美國聯邦航空管理局（FAA）在1973年實施了一項禁令，即禁止民用飛機在美國陸地上空飛行速度超過1馬赫。依據這項規定，即將投入運營的協和式飛機的航線受到極大限制，其所帶來的打擊幾乎是致命的，因為航線選擇的減少意味著客流量的大幅縮減和運營成本的大幅提高。

正因為這一問題的重要性，美國政府自上世紀60年代開始就針對其開展了大量研究，并一直持續至今。相關研究涉及多個方面，包括：（1）進行飛行試驗，以更好地量化研究相關流體動力學和大氣物理現象；（2）進行社區調查，從受干擾的樣本人群中收集民意數據；（3）建立和使用聲學模擬器，對人和結構的響應進行評估；（4）對家畜和野生動物可能產生的影響進行實地研究；（5）開展地面實驗，并結合試飛數據綜合分析，完善理論結構并建立數學模型。

這些研究的核心是低聲爆的飛機設計技術，也就是采用相對合理的外形改變激波形狀和強度以降低聲爆。這一研究歷程長達幾十年之久，最終得出的主要結論是將飛機頭部的形狀進行合理的優化（如將下顎部分設計為類似于鵜鶘鳥嘴部的形狀），以及將頭部加長。這兩種機頭設計方式都經過了大量的計算仿真和風洞試驗。在本世紀初，通過改裝F-5E戰斗機和F-15B戰斗機，這兩項技術分別開展了飛行試驗，驗證了其抑制聲爆的有效性。

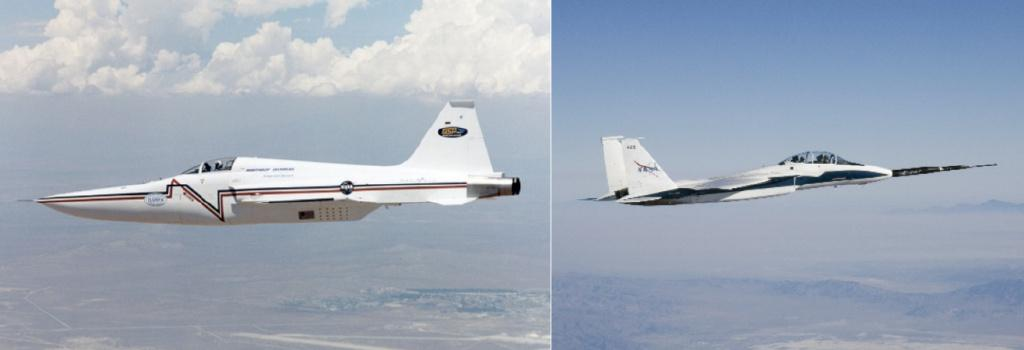

圖4 頭部經過改裝的F-5E飛機（左）和頭部加裝“安靜長釘”的F-15B飛機（右）丨來源：資料

X59全長29米，機翼展開9米。從NASA公布的X-59真機圖片看，應該綜合使用了上述兩項技術，也就是說，既采用了細長的頭部設計，也對其頭部的形狀，特別是下顎部分進行了優化設計。除了這一明顯特征以外，X-59還采用了較小的機翼面積和較大的向后傾斜角度（后掠角），以及將發動機置于飛機的背部等設計，這些都將有益于改善激波形狀和強度，從而有效抑制聲爆。據稱，相比于傳統的超音速飛機，X-59所產生的聲爆將會(huì )從“轟隆的雷聲”降低為“輕柔的關車門聲”。

為了消除聲爆和減小空氣阻力，超音速飛機的機頭需非常尖長，這會(huì )嚴重干擾飛行員的視野。為解決這一問題，X-59座艙前方的窗戶用一塊高清全景顯示器取代，飛行中實時顯示來自前置攝像頭的圖像，提供前方視野。

X-59座艙屏幕的藝術效果圖丨來源：NASA

3

飛機的型號為什么以“X”開頭？

X-59是一架研究型飛機。

美國的軍用飛機最初是由各個軍種分別獨立編號，即陸軍、海軍和空軍都有自己的飛機命名和編號規則。隨著飛機在作戰中的地位越來越重要，各軍種所采購和使用的飛機種類及數量都大幅增加，因此生產商所生產的某型飛機可能同時提供給不同的軍種使用。在當時環境下，經常會(huì )為了適應不同軍種的規則，而對相同的飛機采用不同編號的情況，這就給管理帶來了很大的麻煩。

為了改變這種混亂的局面，1962年，美國三軍根據美國國防部的命令并參考之前的規則，對軍用飛機的編號方法進行了統一。此項工作由空軍具體負責，后續也不斷地修訂。按照這一規則，一架軍機的編號主要由機種代號、設計代號和其他代號組成。機種代號大多為一個字母，如A代表攻擊機、B代表轟炸機、C代表運輸機、F表示戰斗機等。設計代號則按照設計時間的先后順序編號，列于機種代號之后。此外，后面還按實際情況增加改型代號等等附加信息，例如前面提到的F-5E和F-15B都是依據這種規則而命名。

這個編號框架內幾乎所有的飛行器均具有明確的實際作戰使用指向，比如攻擊、轟炸、運輸、電子戰等等，而X系列飛行器是唯一的例外。這類飛行器僅僅是為了探索或者研究某項新技術而研制，依托這一類飛行器所研發的新技術會(huì )被移植到其他實際飛行器使用。X這一字母源自英文“探索（explore）”一詞的第二個字母，同時X在數學中一般也代表未知量，由此不難理解，所有的X飛行器都肩負著探索新技術和研究未知問題的使命。

探索的結果可能是歷史性的突破。例如第一架X飛行器就是前面提及的首架有人駕駛并且突破“聲障”的飛機X-1，該飛機直接推動了超音速飛機的發展；再如上世紀五六十年代研制的X-15高超音速飛行器曾總計飛行199架次，第一次實現了載人有控飛行器的高超音速飛行，為后續的航天飛機研制積累了大量經驗和數據；進入新世紀以來，X-43A和X-51A飛行器則分別首次實現了氫燃料和碳氫燃料動力的吸氣式推進高超音速飛行，為高超音速飛機的研制夯實了基礎。

探索之路也一定不會(huì )總是坦途。歷史上也有大量的X飛行器遭遇失敗或者中途夭折。一個典型的實例就是X-30飛行器，其目標是建造一架從跑道水平起飛并一直飛入太空的單級入軌飛行器。由于初期論證過于樂(lè )觀，沒有充分預估巨大的技術難度，導致此項目歷經十年，花費數十億美元，最終以失敗收場。不過這一項目直接牽引了計算機仿真技術、吸氣式推進技術和新材料的飛速發展，為后續X-43A和X-51A的成功埋下了伏筆。

從X-59被賦予X系列的編號就可以知道，這架飛機的用途就是研究聲爆問題并驗證其相關的設計技術，而并非一架超音速民用飛機的原型機。實際上，X-59飛機僅是QueSST項目所研發的產品之一，其飛行試驗也并非這一項目的全部。從公布的信息中可以獲知，后續的飛行試驗將通過大批鋪設地面測試設備來收集X-59的聲爆信息。為此，研究人員將在NASA阿姆斯特朗飛行研究中心附近的30英里沙漠中建立了10個麥克風站，這些設備的研發也是這個項目的組成部分。

4

超音速民用飛機何時“返航”？

即便X-59的飛行試驗取得巨大成功，也并不意味著超音速民航飛機的回歸指日可待。

首先，X-59的推出僅表明這架飛機的研制完成。按照QueSST項目的研制計劃，這僅僅完成了該項目所含四個階段的第一步。后續還將依次開展其余三個階段的研究，包括聲爆性能飛行驗證（階段二）；飛越選定的美國城市，并要求居民分享他們對X-59發出聲音的反應，了解這種技術的公眾接受性（階段三）；以及向美國和國際監管機構提供社區反應數據的完整分析，供其作為陸地上安靜超音速飛行的新規則制定參考（階段四）。整個項目預計將于2030年才全部結束。

其次，從X-59飛機的定位就可以知道，其功能主要是驗證低聲爆設計技術，而并非是超音速民用飛機的原型機。據NASA方面的計劃，期望在2031年的國際民航組織航空環境保護委員會(huì )（CAEP）會(huì )議上，提出新的噪聲標準。如果獲得批準，研發實用飛機大概用時10年，最早可能在2040年左右推出超音速民用機型。這將是一個較為漫長的過程。另外，雖然以美國B(niǎo)oom公司為代表的民營公司已經開始正式研制超音速民用飛機，并已在當地時間2024年3月22日完成其XB-1飛機的首飛，但從其外形而言，無法看出典型的低聲爆特征，且在其公布宣傳信息中，也未提及聲爆特性。盡管該公司聲稱目前已收到130份訂單，并將于2029年正式投入商業運營，但屆時能否獲得適航許可仍是未知數。

第三，超音速民用飛機的運營不僅僅涉及技術層面和經濟層面，更是一個社會(huì )問題。超音速飛行阻力劇增，因此燃料消耗也相應增加，這會(huì )帶來廢氣排放量的增加。加之此類飛機的飛行高度一般在海拔18公里左右，已接近臭氧層密度較高的區域，是否會(huì )帶來新的環境污染問題也將是后續的研究重點。在全球范圍內對環境保護日益重視的大環境下，這一問題對超音速飛機的發展也將產生極大的影響。

圖5 Boom公司發布的XB-1（上）和超音速民用飛機效果圖丨來源：Boom Technology

不過，除美國以外，中國對超音速民機技術也正在研發，在2019年中國科協正式發布的20個重大科學問題和工程技術難題中，其中一項就是“綠色超音速民機設計技術”。據中國航空研究院相關專家透露，中國已突破了音爆高精準度預測、低阻力低音爆設計等綠色超音速民機的核心關鍵技術。因此，盡管目前尚無法給出超音速民機回歸的具體時間表，但相信在不久的將來，綠色超音速民機定將重回藍天，為人類提供更快速、更舒適、和更加綠色的出行工具。

參考文獻

[1] https://www.nasa.gov/news-release/nasa-lockheed-martin-reveal-x-59-quiet-supersonic-aircraft/.

[2] https://www.space.com/nasa-x-59-quesst-supersonic-jet-unveiled.

[3] Domenic J. Maglieri, Percy J. Bobbitt, Kenneth J. Plotkin, et al. SONIC BOOM, Six Decades of Research. NASA/SP-2014-622, 2014.

[4] Dennis R. Jenkins, Tony Landis, and Jay Miller. AMERICAN X-VEHICLES An Inventory—X-1 to X-50. NASA/SP-2003-4531, 2003.

[5] 朱自強, 蘭世隆. 超聲速民機和降低音爆研究. 航空學報, 2015, 36(8): 2507-2528.

[6] 錢戰森, 韓忠華. 聲爆研究的現狀與挑戰. 空氣動力學學報, 2019, 37(4): 601-619.

[7] https://news.cri.cn/uc-eco/20190701/6eaede1a-6e64-dd98-4ea8-906a43b92a7a.html
